隨著社會的發展,生活水平的提高,越來越多的機動、非機動車輛涌入城市中,造成交通的擁擠以及停車需求的大幅度增加,隨之而來的對停車場設備和停車環境的要求,也越來越高,而國內現有的大部分停車場,基本采用人工管理辦法,首先車輛的安全防盜難,管理工作難度大,車輛的通行率和安全性差,無法統計車輛的出入數據,管理人員沒有辦法進行調度;其次車主也無法了解車位相關信息,花許多時間尋找空車位,造成停車難、停車時間長等一系列問題。
為了提高停車場的信息化、智能化管理水平,給車主提供一種更加安全、舒適、方便、快捷和開放的環境,實現停車場運行的高效化、節能化、環保化,德立達通訊吸取國外先進技術,結合國內實際情況,研制開發了本套停車場車位引導系統,用于停車場的車位引導,加強停車場的信息化管理,穩定地控制、管理車輛進出;該系統可以自動引導車輛快速進入空車位,消除尋找車位的煩惱,節省時間,使停車場形象更上一個檔次

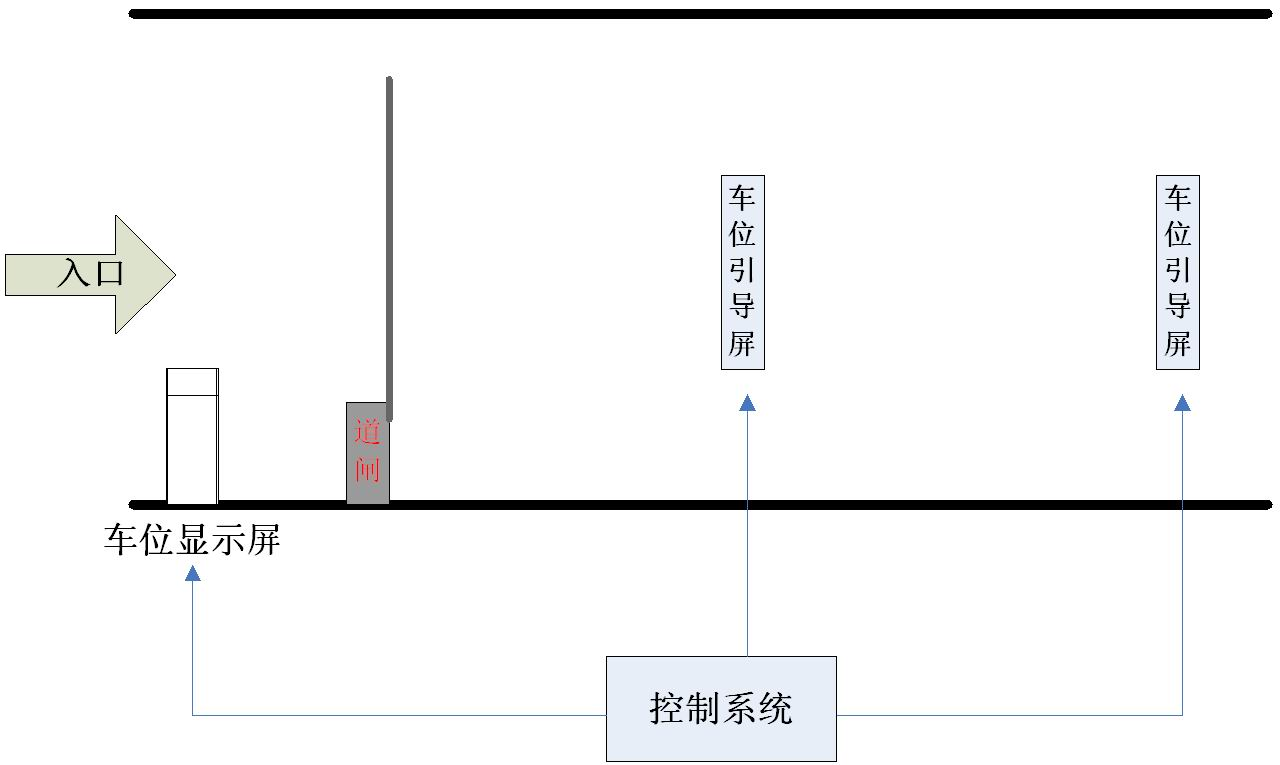

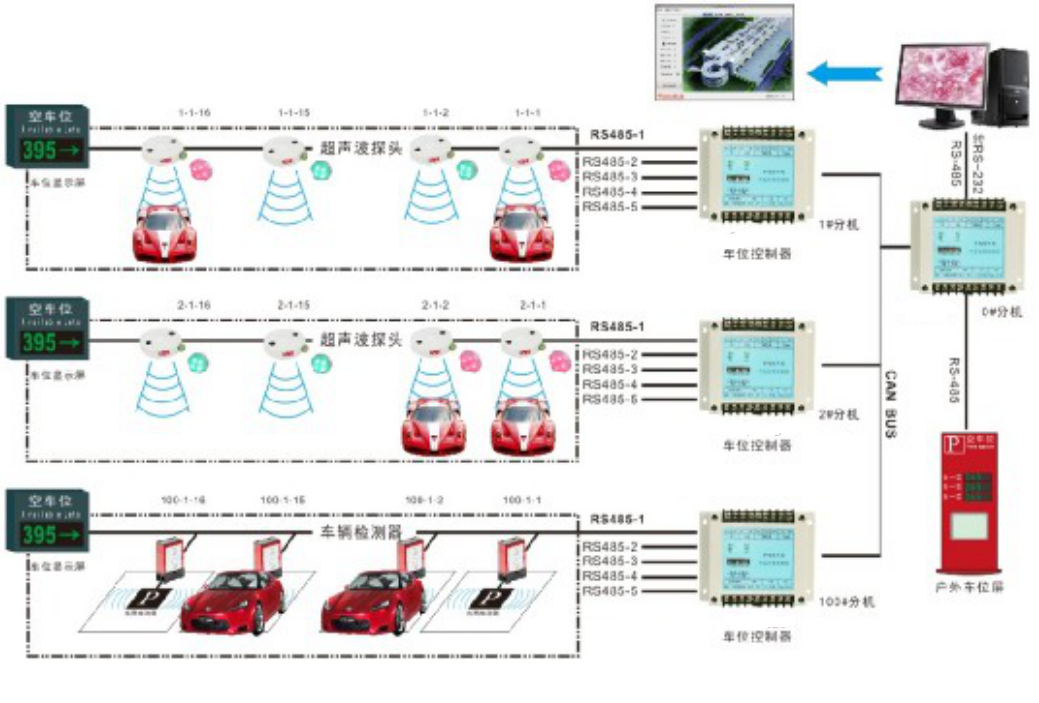

系統工作圖:
車輛入場后,車位引導系統自動檢測車位占用或空閑的狀態,并將檢測到的車位狀況變化由車位引導控制器實時傳送至車位引導顯示屏顯示,車位引導顯示屏指引車輛停車位置,引導車主快速地找到停車場內的空車位。

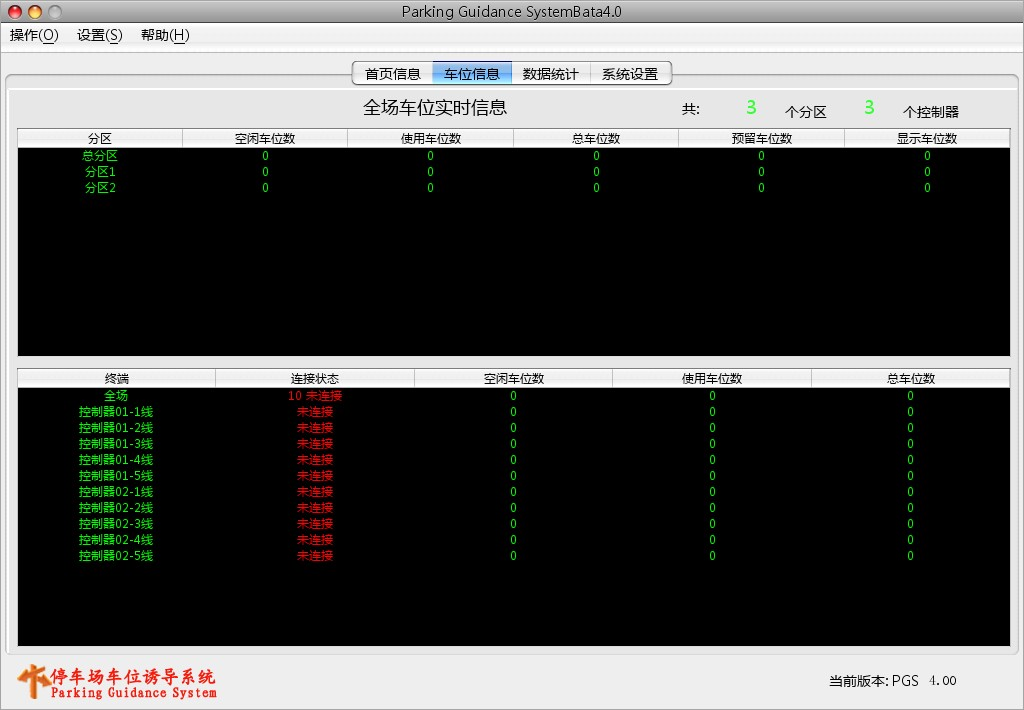

在系統軟件中,可以直觀地顯示整個停車場的使用情況,軟件中可以加載整個停車場的平面圖,實時、動態地顯示出停車場內每個車位的占用、空閑信息。
通過車輛感應功能,系統對進出停車場的車輛進行自動統計和計算,根據統計計算結果,系統實時地將車位信息傳送給車位顯示屏,在車位顯示屏和軟件介面上自動顯示停車場內剩余的空車位信息。

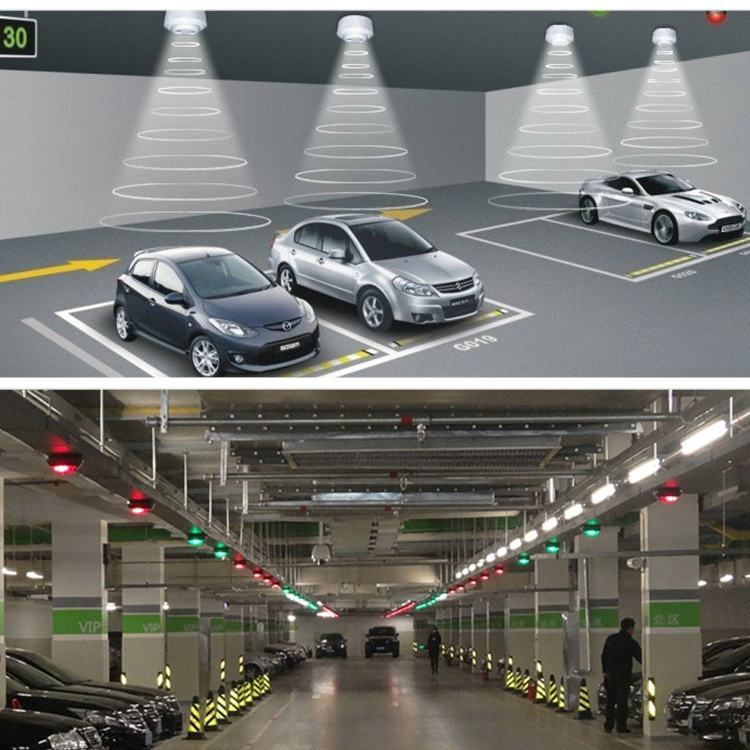

采用超聲波測距的原理,能可靠檢測車輛是否在停車位上,不會有使用紅外線、微波等偵測方式,容易受外在環境變化或干擾而造成誤報的問題。探測器由上而下發出超聲波,分

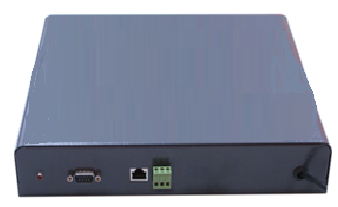

中央控制器是整個系統的核心,主要用于負責整個停車場引導系統的采集與控制,實現各種引導功能。 停車場引導系統的核心功能是進行車位引導,該功能主要由中央控制器完成。

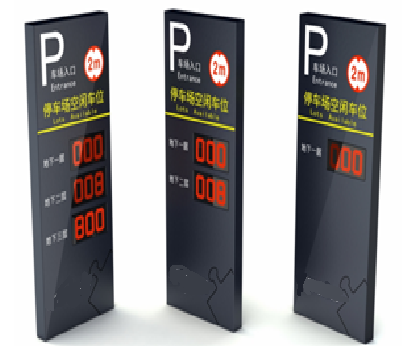

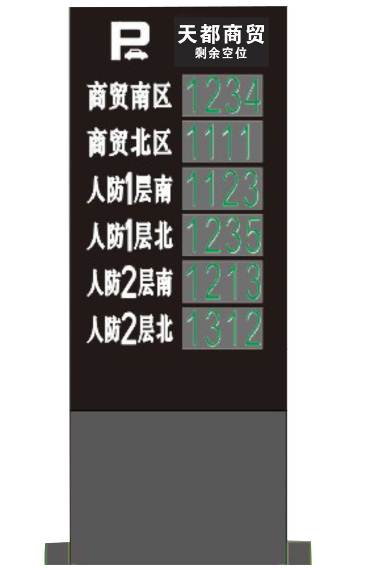

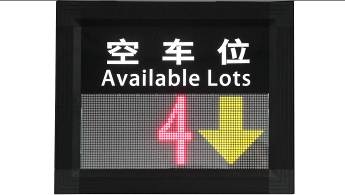

入口車位信息顯示屏,用于顯示停車場內車位信息。顯示屏由高亮度LED模塊、驅動電路、控制電路、支架等部分組成。它接收中央控制器的輸出信息,用數字和文字形式實時顯示停車場空閑車位數量,提示準備入場的車輛司機,可24小時使用。內部程序還可以根據用戶要求隨時修改,顯示用戶需要的其他信息。

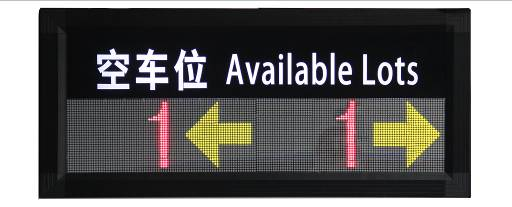

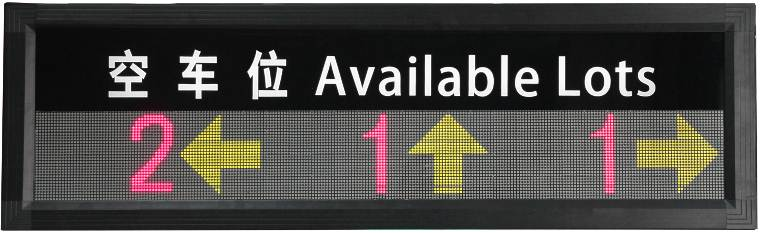

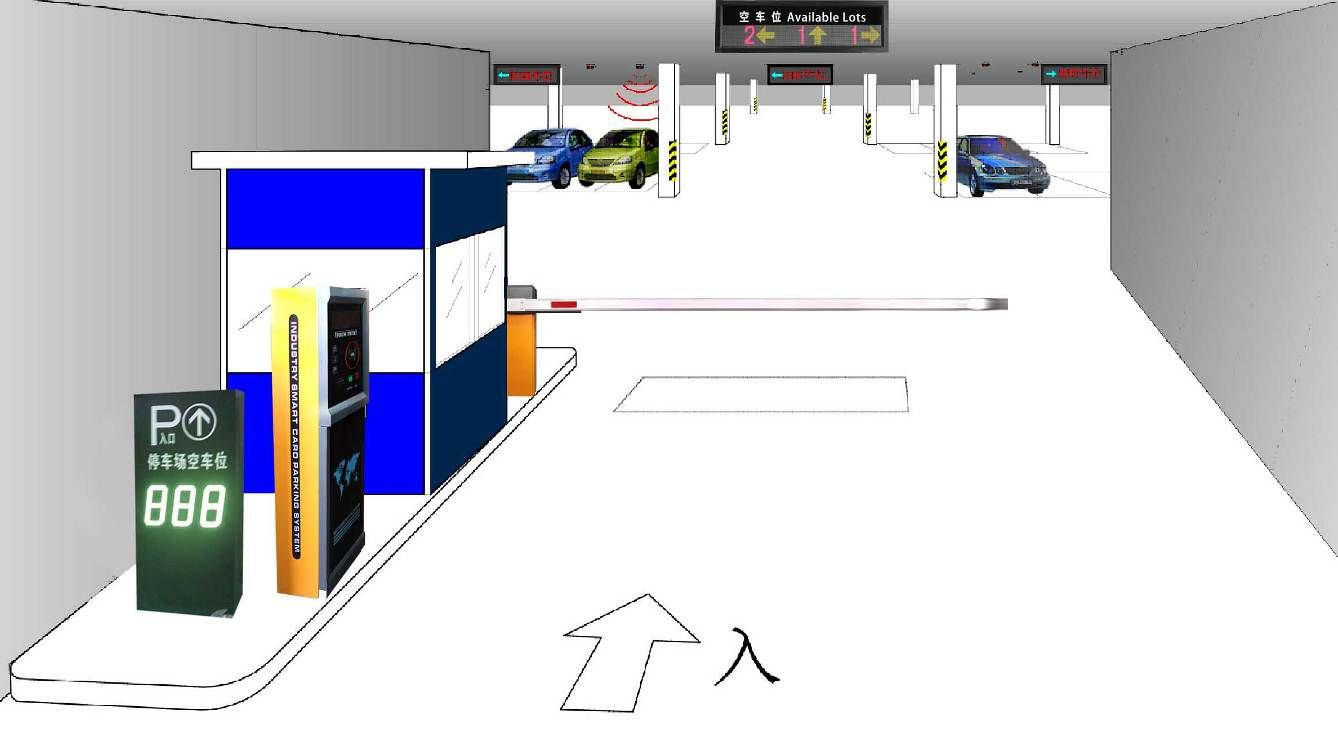

設置于車場岔路口位置,用于標識各個區是否有空車位,如有空車位,則指示箭頭亮,并且顯示剩余的車位數量,若無空車位,則指示箭頭滅。顯示屏由高亮度LED模塊、驅動電路、控制電路、支架等部分組成。它接收中央控制器的輸出信息,用數字、箭頭和文字等形式顯示車位方位,引導司機快速找到停車場內的空車位。
工作原理
通過北京中安達車位探測器,將停車場的車位數據實時采集,系統對停車場的車位相關信息進行收集,并按照一定規則通過CAN傳輸網絡將信息送至中央控制系統,由中央控制系統對信息進行分析處理后同步傳播到各個節點控制器,在由各個節點控制器把相關信息同步發布給停車場內各指示牌、引導牌等顯示信息,指導車輛進入相關車位。對于電腦中央控制提供數據查詢接口。

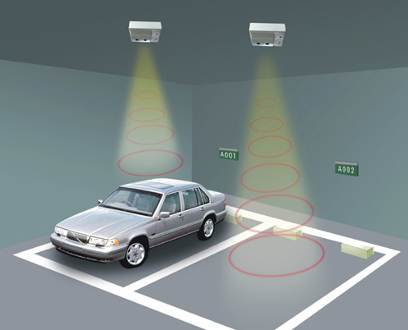

采用超聲波測距的原理,能可靠檢測車輛是否在停車位上,不會有使用紅外線、微波等偵測方式,容易受外在環境變化或干擾而造成誤報的問題。探測器由上而下發出超聲波,分析汽車或地面的反射波,測量出反射面到探測器的距離,由此準確地探測出每個車位的停車情況。北京中安達車位探測器具備以下特點
? 采用CAN+RS485輸出接口,接口簡單、通用、安全可靠。
? 具有防誤檢功能,可防止相鄰車位誤檢、人員在停車位上誤檢、障礙物誤檢等情況。
? 工作穩定可靠,技術成熟。
? 外形美觀,實時狀態燈顯示車位,現場安裝、調試、維修方便。
? 安全可靠,保證全部接線與外部絕緣,保證停車場工程的安全。
? 功耗極低,降低用戶用電費用。
? 可以與安全系統及無線遙控與遠程控制等系統兼容。
節點控制器是停車場引導系統二層網絡總線的一層,對本系統的安全、可靠與高效有重要作用。用于對探測器進行分組管理,實現網絡通訊的優化管理,保障系統安全;循環檢測所轄探測器的狀態,并將有關信息傳到中央控制器。
? 節點控制器用于連接中央控制器和車位探測器、顯示屏、引導箭頭等
? 節點控制器主要解決長距離引起通訊不可靠的問題、網絡節點數擴展問題、分組管理問題等。
? 該控制器采用CAN+RS485通訊口,可以與多種設備通訊,適用于多設備停車場網絡。
2、中央控制器

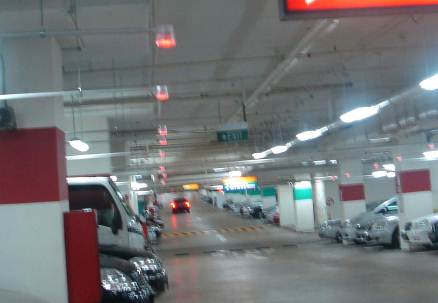

LED車位占用指示燈安裝于每個車位前,用于顯示該車位是否被占用,車位空閑則綠燈亮,車位占用則紅燈亮,駕駛員可以通過查看車位前的LED燈,在較遠的距離了解某一區是否有空車位。
