伴隨著社會經濟的持續發展，城市的人口不斷的增加，汽車這個最主要的交通工具也被越來越多的人們擁有，但隨之而來的停車難問題也日益突出。在寸土寸金的城市，地下停車場和地面多層停車場等占地少，容量大的場內停車設施越來越多的成為緩解城市停車壓力的主要手段。
用戶在停車場內停放車輛后，為了方便取車，一般都會留意停車位附近的一些特征。但是這類停車場環境相對密閉，空間結構復雜，方向不易辨別，場景和標志物及其類似，當用戶離開較長時間后，返回停車場后，往往難以快速找到自己的車輛，需花費大量時間尋找車輛停放位置，即浪費時間，又影響車主心情。
中安達車位引導與反向?qū)ぼ囅到y(tǒng)是將機械、電子計算機、自控設備、智能IC卡技術和智能算法技術有機的結合起來，可實現車輛出入管理、自動計費存儲數據(需與停車場收費系統聯動）、車位引導與反向?qū)ぼ嚨裙δ?。本系統提高了停車場的信息化、智能化管理水平，給車主提供一種更加安全、舒適、方便、快捷和開放的環境，實現停車場運行的高效化、節能化、環?；?，降低管理人員成本、節省停車時間，使停車場形象更加好。

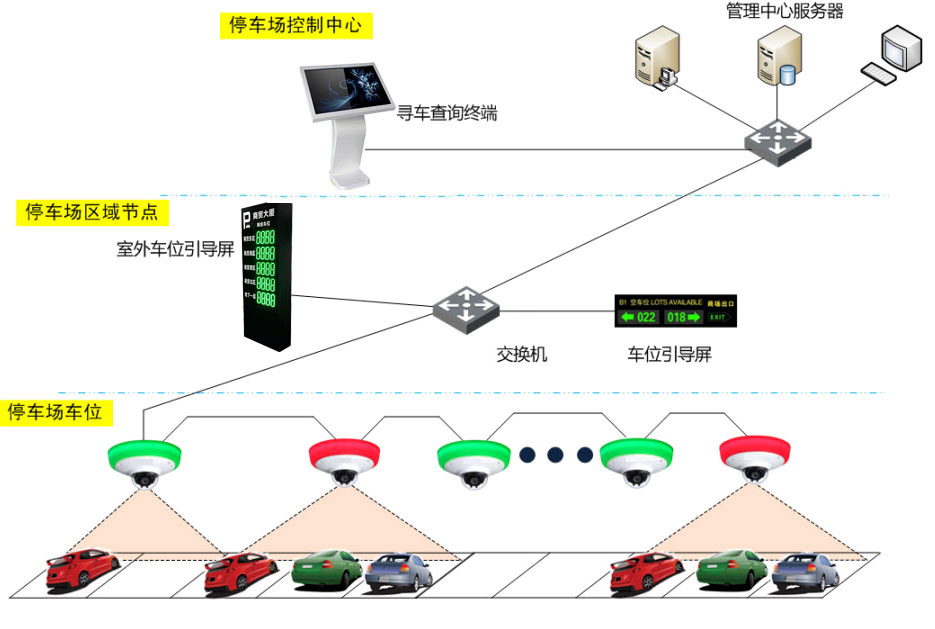

系統總體架構圖：
系統各設備之間都采用TCP/IP網絡連接方式，通過管理中心服務器將停車場系統、車位引導系統和反向?qū)ぼ囅到y(tǒng)來統一管理。

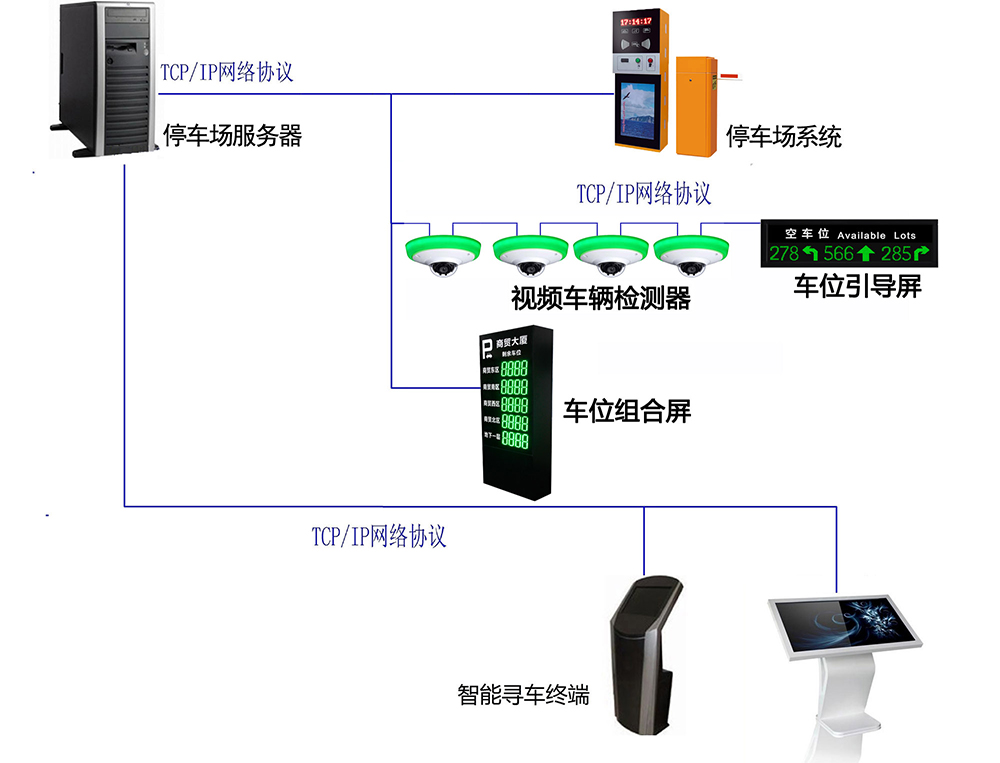

車位引導系統架構圖
車位引導系統：
通過安裝在車位前方的視頻車輛檢測器，采集每個車位的有車無車狀態并將車位信息上傳到管理中心服務器，管理中心服務器統計出車位信息發送到每一個車位引導屏，同時記錄下每個車位的車牌信息和車位位置方便車主取車時找車。一個視頻車輛檢測器可同時管理2個或3個車位，所有車位都有車時顯示紅燈，檢測器與檢測器之間采用“手拉手”的雙網口網絡級聯連接方式，極大減少現場線纜布線成本以及施工人力、配套橋架材料等費用。

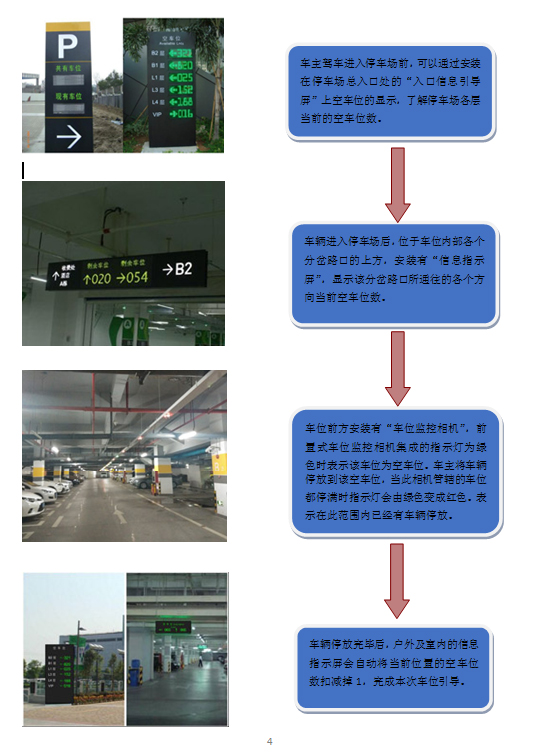

系統具備車位引導功能，車主通過引導屏的顯示引導車輛進入停車場并尋找到空車位進行車輛停放。
系統具備反向?qū)ぼ嚬δ?，通過計算機視覺技術，利用前端車位相機實時回傳視頻圖像，獲得車輛的車牌號碼信息，進行車輛定位。
系統具備監控錄像功能，車位相機覆蓋到每個車位，實現停車場監控功能。
前端可以配置終端服務器，提供前端強大的錄像存儲功能，同時提供了現實依據，一旦車輛發生刮擦，可通過查詢錄像的功能，減小了車主與停車場管理部門之間的糾紛。
終端查詢機集成有視頻尋車、打印、辦事指南、播放視頻畫面等功能。車主可通過輸入車牌號碼的方式定位車輛，系統自動規劃尋車路線，并且將停車區域通過打印方式呈現給車主。
終端查詢機集成視頻播放功能，車主可通過中心服務器點播，查看車輛實時狀態。
系統具備隱私保護功能，用戶通過定位車牌號碼查詢自己停車位置，查詢的結果不管以圖片或者視頻方式呈現，都只會呈現自己查詢的那一部分圖片或者視頻，保護用戶隱私的功能。
系統可無縫接入智能停車場管理平臺以及云平臺，具備同時接入門禁、一卡通、消費、考勤、停車場收費、固定車輛授權、停車場車位管理、視頻管理、錄像、固定車位保護、車位視頻預覽等綜合性功能。
1、 誘導部分
誘導部分主要由：數據采集模塊（車位檢測一體機）、中央控制模塊（包括多路視頻終端、中心服務器等）、數據庫服務器、信息發布模塊（包括室內引導屏等）組成。
2、 尋車部分
尋車部分主要由：數據采集模塊（車位檢測一體機）、中央控制模塊（包括多路視頻終端、中心服務器等）、數據庫服務器、信息發布模塊（包括室內引導屏、一體化終端查詢機等）組成。

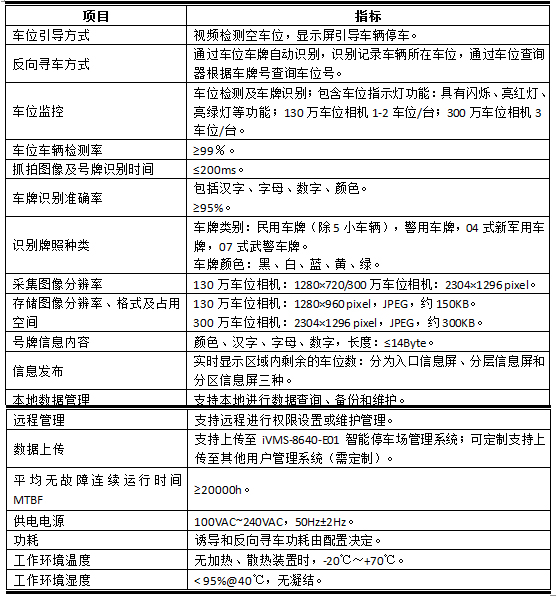

每臺車位相機的帶寬為1.2 ~ 6Mbps；
每一路可級聯接入16路車位監控相機，帶寬為6Mbps*16=96Mbps；
停車場接入交換機可使用百兆交換機。
系統采用分體式架構，各系統之間互不干涉，形成每個子系統因為網絡或其他問題不影響其他子系統的正常運行。

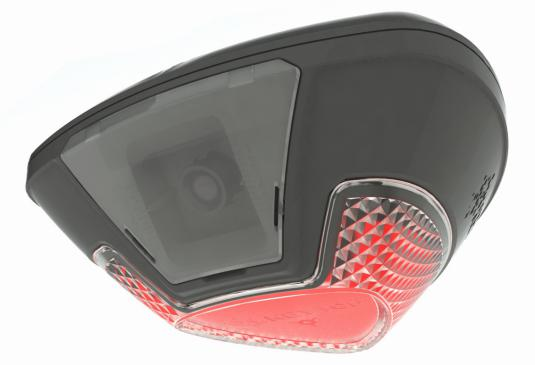

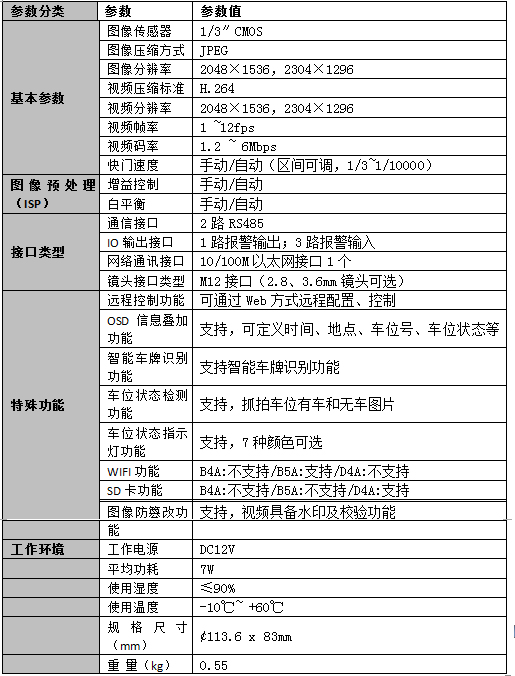

視頻車位檢測器：在停車誘導與反向?qū)ぼ囅到y(tǒng)用來檢測停車位上有無車輛的相機設備，并且相機已集成高亮車位狀態指示燈，可實時顯示，紅燈表示有車，綠燈表示無車，藍燈表示預留車位。
相機能夠廣泛適用于道路、倉庫、地下停車場、酒吧、管道、園區等光線較暗或無光照環境且要求高清畫質的場所。

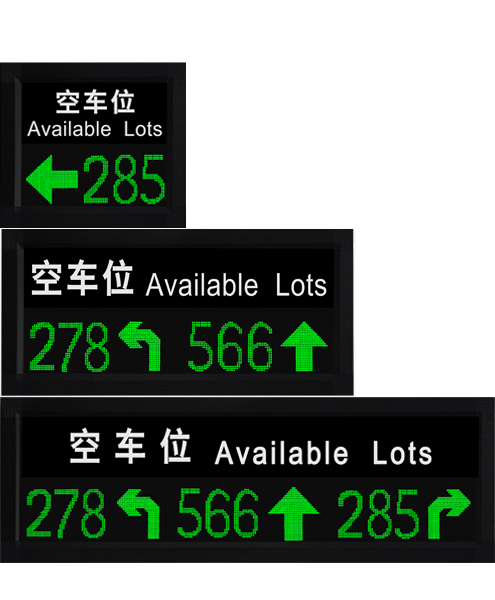

置于停車場內顯示有關區域的車位信息并引導司機快速停車。它可顯示標準的中文和數字字符，標準的通訊方式為RS485或者TCP/IP，可單條或聯網使用。
顯示內容可以是整個車庫的空余車位余數顯示，也可以是各區的空車位余數顯示。通過管理系統和車位監控相機可以獲知空車位的占用情況，并反映在動態車位指導屏上。駕車者根據動態車位指導屏可以知道空余車位的數量以及前往具有空車位的停車區的行進方向。
功能與特點：
l 可根據指令顯示不同內容。
l 字幕清晰，顯示的內容一目了然。
室內引導屏

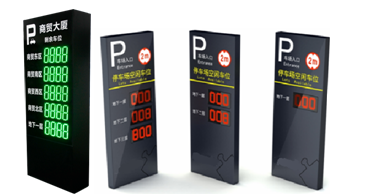

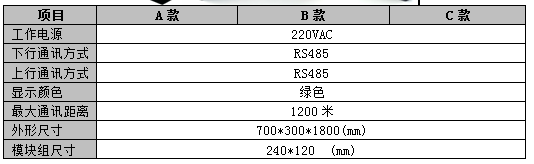

入口信息引導屏置于停車場入口，顯示整個停車場或者大區域的剩余車位信息，顯示數字字符，標準的通訊方式為RS485，可單獨或聯網使用。顯示內容可以是整個車庫的空余車位余數，也可以是各區的空車位余數。通過管理系統和車位監控相機可以獲知空車位的占用情況，并反映在入口信息引導屏上。駕車者根據入口信息引導屏可以知道空余車位的數量以及前往具有空車位停車區的行進方向。

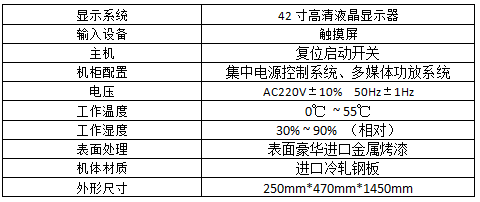

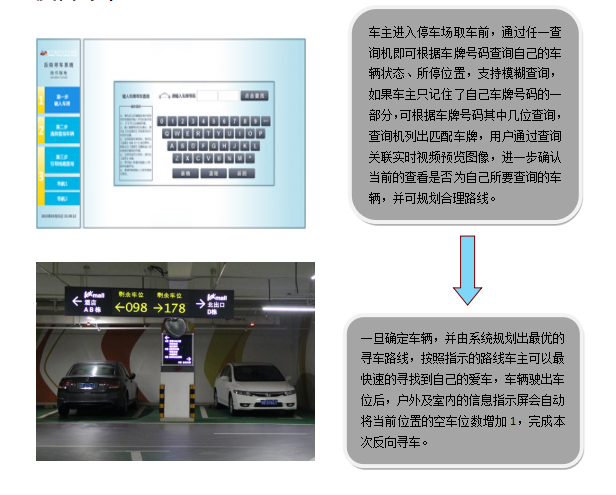

通過安裝在停車場入口處的終端查詢機輸入自己汽車的車牌，查詢機接收指令后會調取服務器的數據，并在屏幕上顯示車主當前所在的停車場地圖，地圖上會標明車主所處位子和其車輛所停放的位子，并根據停車場總體路線情況選擇一條取車路線顯示在該停車場地圖上，從而引導車主取車。也可和停車場收費系統對接進行停車費電子支付（微信或支付寶）
